<address id="xhfnl"><b id="xhfnl"></b></address>
<address id="xhfnl"><th id="xhfnl"><progress id="xhfnl"></progress></th></address><address id="xhfnl"><nobr id="xhfnl"><progress id="xhfnl"></progress></nobr></address>
<form id="xhfnl"></form>
    <noframes id="xhfnl">
    <address id="xhfnl"></address>
    <address id="xhfnl"><nobr id="xhfnl"><progress id="xhfnl"></progress></nobr></address>

        返回主站|會員中心|保存桌面|手機瀏覽

        南陽瑞豐鋼化玻璃廠

        南陽玻璃,南陽鋼化玻璃,南陽中空玻璃,南陽夾膠玻璃,玻璃制品加工及玻璃配件銷...

        新聞分類
        聯系方式
        • 聯系人:裴偉平
        • 電話:0377-60881851
        • 郵件:383271930@qq.com
        • 手機:13603777857
        • 傳真:0377-60881851
        站內搜索

        友情鏈接
        首頁 > 新聞中心 > 鋼化玻璃的應急方法
        新聞中心
        鋼化玻璃的應急方法
        發布時間:2020-06-06        瀏覽次數:43        返回列表

        質量
            鋼化玻璃是將普通退火玻璃先切割成要求尺寸,然后加熱到接近的軟化點,再進行快速均勻的冷卻而得到。鋼化處理后玻璃表面形成均勻壓應力,而內部則形成張應力,使玻璃的性能得以大幅度提高,抗拉度是后者的3倍以上,抗沖擊力是后者的5倍以上。
            也正是這個特點,應力特征成為鑒別真假鋼化玻璃的重要標志,那就是鋼化玻璃可以透過偏振光片在玻璃的邊部看到彩色條紋,而在玻璃的面層觀察,可以看到黑白相間的斑點。偏振光片可以在照相機鏡頭或者眼鏡中找到,觀察時注意光源的調整,這樣更容易觀察。
        每塊鋼化玻璃上都有一個3C認證標志。

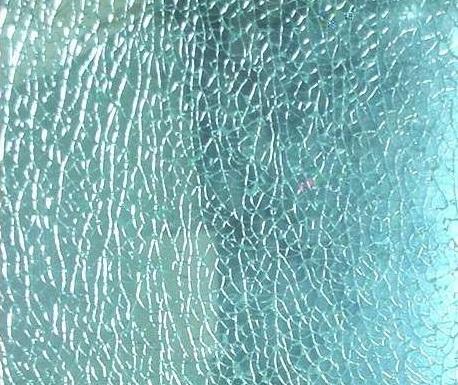

        鋼化玻璃自爆缺陷

            鋼化玻璃在無直接機械外力作用下發生的自動性炸裂叫做鋼化玻璃的自爆,根據行業經驗,普通鋼化玻璃的自爆率在1~3‰左右。自爆是鋼化玻璃固有的特性之一。
            擴大產生自爆的原因很多,簡單地歸納以下幾種:
            ①玻璃質量缺陷的影響
            A、玻璃中有結石、雜質,氣泡:玻璃中有雜質是鋼化玻璃的薄弱點,也是應力集中處。特別是結石若處在鋼化玻璃的張應力區是導致炸裂的重要因素
            結石存在于玻璃中,與玻璃體有著不同的膨脹系數。玻璃鋼化后結石周圍裂紋區域的應力集中成倍地增加。當結石膨脹系數小于玻璃,結石周圍的切向應力處于受拉狀態。伴隨結石而存在的裂紋擴展極易發生。
            B、玻璃中含有硫化鎳結晶物
            硫化鎳夾雜物一般以結晶的小球體存在,直徑在0.1—2㎜。外表呈金屬狀,這些雜夾物是Ni3S2,Ni7S6和Ni—XS,其中X=0—0。07。只有Ni1—XS相是造成鋼化玻璃自發炸碎的主要原因。
            已知理論上的NIS在379。C時有一相變過程,從高溫狀態的α—NiS六方晶系轉變為低溫狀態β—NiS三方晶系過程中,伴隨出現2.38%的體積膨脹。這一結構在室溫時保存下來。如果以后玻璃受熱就可能迅速出現α—β態轉變。如果這些雜物在鋼化玻璃受張應力的內部,則體積膨脹會引起自發炸裂。如果室溫時存在a—NIS,經過數年、數月也會慢慢轉變到β態,在這一相變過程中體積緩慢增大未必造成內部破裂。
            C、玻璃表面因加工過程或操作不當造成有劃痕、炸口、深爆邊等缺陷,易造成應力集中或導致鋼化玻璃自爆。
            ②鋼化玻璃中應力分布不均勻、偏移
        玻璃在加熱或冷卻時沿玻璃厚度方向產生的溫度梯度不均勻、不對稱。使鋼化制品有自爆的趨向,有的在激冷時就產生“風爆”。如果張應力區偏移到制品的某一邊或者偏移到表面則鋼化玻璃形成自爆。
            ③鋼化程度的影響,實驗證明,當鋼化程度提高到1級/cm時自爆數達20%~25%。由此可見應力越大鋼化程度越高,自爆量也越大。

        亚洲激情_jk制服白丝小仙女自慰_日本免费黄色网站_韩国三级片_学生偷吃禁果全部视频_无码AV一区二区三区
